1. Призначення
1.1 Оповіщувач звуковий п'єзокерамічна СИРЕНА «С-03-12 AC/DC» призначений для подачі звукових сигналів у системах охоронної та пожежної сигналізації приміщень, у промислових та побутових приладах, у пристроях переїзної автоматики.
1.2 Оповіщувачі призначені для безперервної (цілодобової) роботи всередині приміщень
2. Конструкція та принцип роботи
2.1 Оповіщувач виконаний у пластмасовому корпусі з полістиролу. Усередині корпусу розташована
плата з електронними компонентами та висновками для підключення джерела живлення.
2.2 Виконавчим елементом є:
- п'єзовипромінювач – джерело звукового сигналу.
2.3 Оповіщувач видає звуковий сигнал при подачі на нього напруги живлення 12 В
постійного струму.
3. Загальні вказівки
3.1. При покупці виробу перевірити:
- Відсутність пошкоджень корпусу;
- Наявність штампу ВТК у паспорті;
- працездатність оповіщувача шляхом подачі на висновки оповіщувача напруги 12 В
постійного струму або змінного струму
4. Комплектність постачання
4.1 Оповіщувач «СИРЕНА» С-03-12 AC/DC;
4.2 Паспорт – на одиничні поставки та на партію – від 10 шт.
5. Свідоцтво про приймання
5.1 Оповіщувач відповідає ТУ У 31.6-23389124-004-2001 та визнаний придатним для експлуатації.
6. Технічні дані

Характеристики
С-03-12 AC/DC
1.Напруга живлення постійного струму,
  Номінальна:12,0
  Мінімальне:9,0
  Максимальне:15,0
2.Напруга живлення змінного струму,
Номінальна:12,0
Мінімальне:10,8
Максимальне:13,2
3.Споживаний струм:
при номінальній постійній напрузі, мА, не більше:90
при номінальній змінній напрузі, мА, не більше:110
4.Рівень звукового тиску, дБ, щонайменше:90

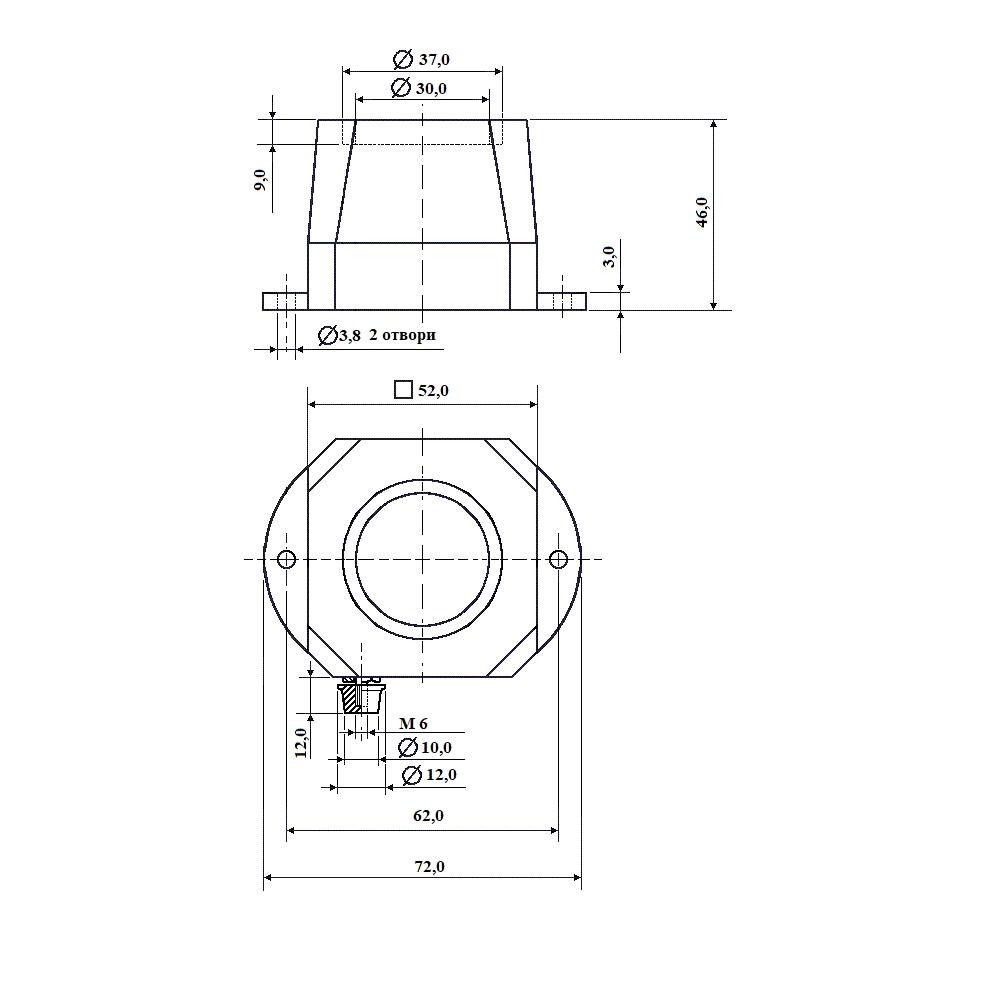

5.Габаритні розміри, мм:72х52х46
6.Маса, кг, не більше:0,07
7.Ступінь захисту оболонки:IP 54
8.Діапазон робочих температур, ºС:-40+60
9. Довжина проводів, мм:270
* Параметры указаны при номинальном напряжении питания
** При эксплуатации оповещателей в климатических условиях, отличных от указанных в таблице,
оповещатели сохраняют работоспособность, но уровень звукового давления может быть ниже
указанного в таблице.
7. Заходи безпеки
7.1 За способом захисту людини від ураження електричним струмом оповіщувачі С-03-12 AC/DC
відносяться до ІІІ класу захисту за ГОСТ 12.2.007.0-75.
7.2 Під час роботи з оповіщувачами С-03-12 AC/DC немає небезпеки ураження електричним
струмом.
8. Підготовка до роботи та монтаж
8.1 Перетин проводів, що виходять – не менше 0,2 мм2, довжина висновків 120-270 мм.
8.2 Перевірити працездатність оповіщувача шляхом подачі напруги живлення 12 В постійного струму або змінного струму на висновки оповіщувача.
Сповіщувач має видати звуковий сигнал.
8.3 Після перевірки установіть оповіщувач на монтажній поверхні.
