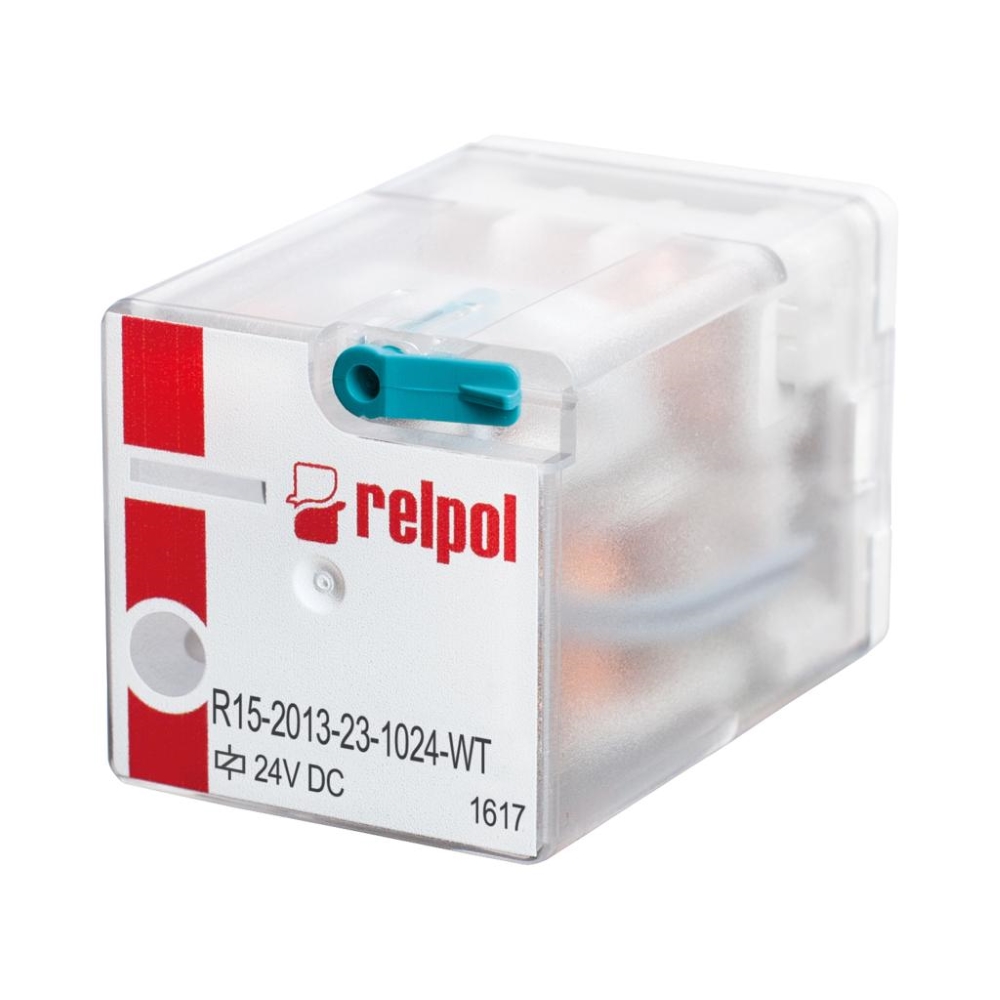

Характеристики

Тип реле:електромагнітнe
Конфігурація контактів:Contacts configuration 3PDT
Номінальна напруга котушки:24В DC
Макс. струм контактів:20А
Навантажувальна здатність контактів AC при R
(при омічному навантаженні):10A / 250В AC
Навантажувальна здатність контактів DC при R
(при омічному навантаженні):10A / 24В DC
Напруга перемикання:макс. 250В DC, макс. 440В AC
Модель реле:промисловe
Монтаж:підставка
Серія реле:R15
Опір котушки:430Ом
Опір контактів:100мОм
Споживана котушкою потужність:1,5Вт

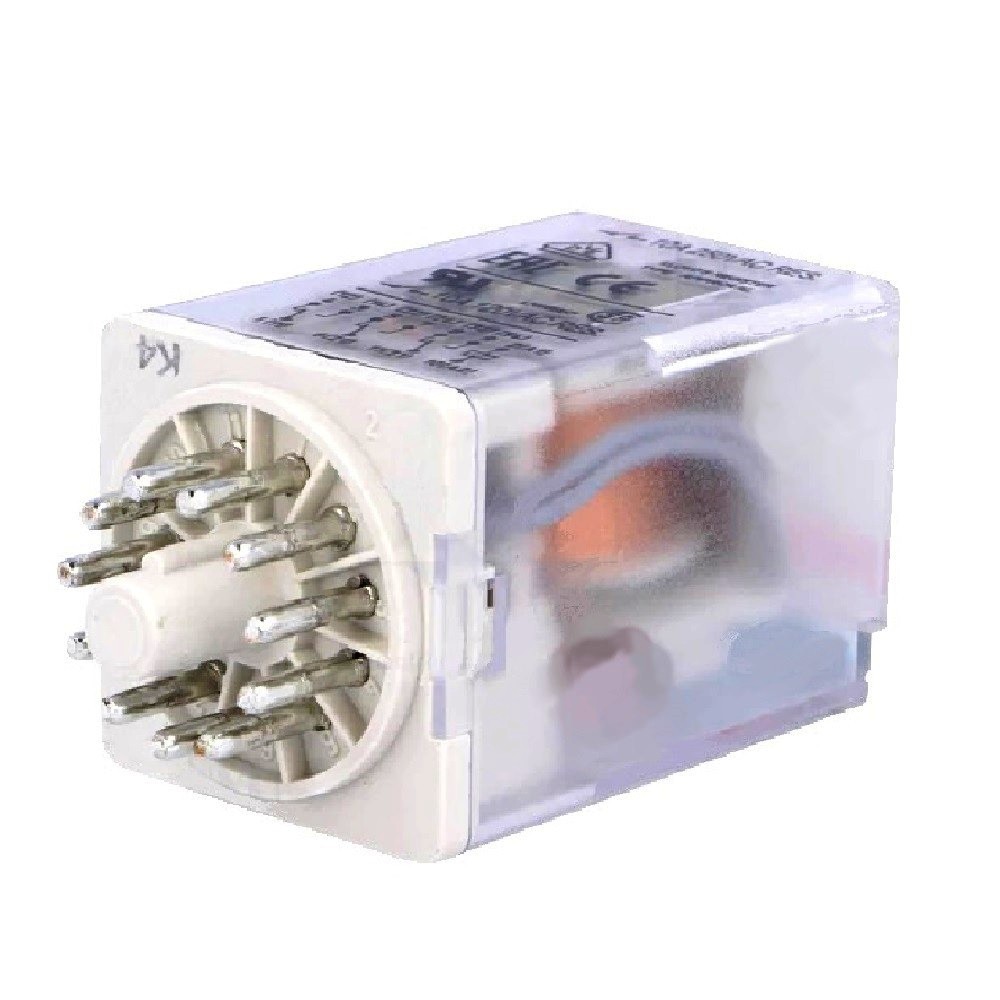

Виводи:штирьові
Кількість пін:11
Електричне під'єднування:кругле гніздо
Вид роз’єму:undecal
Супутні товари:GZP11, GZU11, PZ11
Номер OEM:802846
Опціональне оснащення:кнопка тестування з функцією блокування
механічний індикатор спрацьовування
Контактні дані
Матеріал Контактів:AgNi, флеш-позолота AgNi/Au
Номінальна / максимальна напруга комутації змінного струму:250 В / 440 В
Мінімальна напруга комутації:10 В AgNi, 10 В AgNi/Au флеш золоте покриття
Номінальне навантаження (потужність):

AC1:  10 А / 250 В змінного струму
    AC15:  3 А / 120 В 1,5 А / 240 В (B300)
    DC1:  10 А / 24 В постійного струму
Навантаження на двигун відповідно до UL 508: 1/2 к.с. 240 В змінного струму, 4,9 FLA, однофазний двигун
AC3 відповідно до IEC 60947-4-1: 0,37 кВт 240 В змінного струму, однофазний двигун
Мінімальний струм комутації:
Максимальний струм:20 А
Номінальний струм:10 А
Розривна здатність AC1:2 500 ВА
Мінімальна розривна здатність: 0,3 Вт AgNi, 0,3 Вт AgNi/Au флеш-золоте покриття
Контактний опір:≤ 100 мОм
Робоча частота при номінальному навантаженні AC1: 1200 циклів/год
Дані про котушку
Номінальна напруга 50/60 Гц змінного струму:24В
Постійний струм:24В
Необхідно скинути напругу:Змінний струм: ≥ 0,15 Un постійного струму: ≥ 0,1 Un
Робочий діапазон напруги живлення
Номінальна напруга V AC:24В
Опір котушки при 20 °C Ω:75
Прийнятий опір:± 15%
Робочий діапазон котушки V AC min. (при 20 °C):19,2
Робочий діапазон котушки V AC min. (при 55 °C):26,4
Номінальна споживана потужність
   Змінного струму:2,8 ВА 50 Гц 2,5 ВА 60 Гц
   Постійний струм:1,5 Вт
Ізоляція відповідно до EN 60664-1
Номінальна напруга ізоляції:250 В змінного струму
Номінальна напруга перенапруги:2500 В 1,2 / 50 мкс
Категорія перенапруги:ІІІ
Ступінь забруднення ізоляції:3
Діелектрична міцність \між котушкою і контактами:2 Тип ізоляції 500 В змінного струму : основний
контактів:1500 В змінного струму Тип зазору : мікровідключення
Тип ізоляції :2 000 В змінного струму : основний
Контакт - відстань котушки
Проміжок:≥ 3 мм
Довжина ходу:≥ 4,2 мм
Загальні дані
Час роботи / відпускання (типові значення):Змінний струм: 12 мс / 10 мс постійного струму: 18 мс / 7 мс
Електричний ресурс резистивний AC1:≥ 2 х 10 в 5 стпені 10 А, 250 В змінного струму
Механічний термін служби (цикли):≥ 2 х 10 в 7 стпені

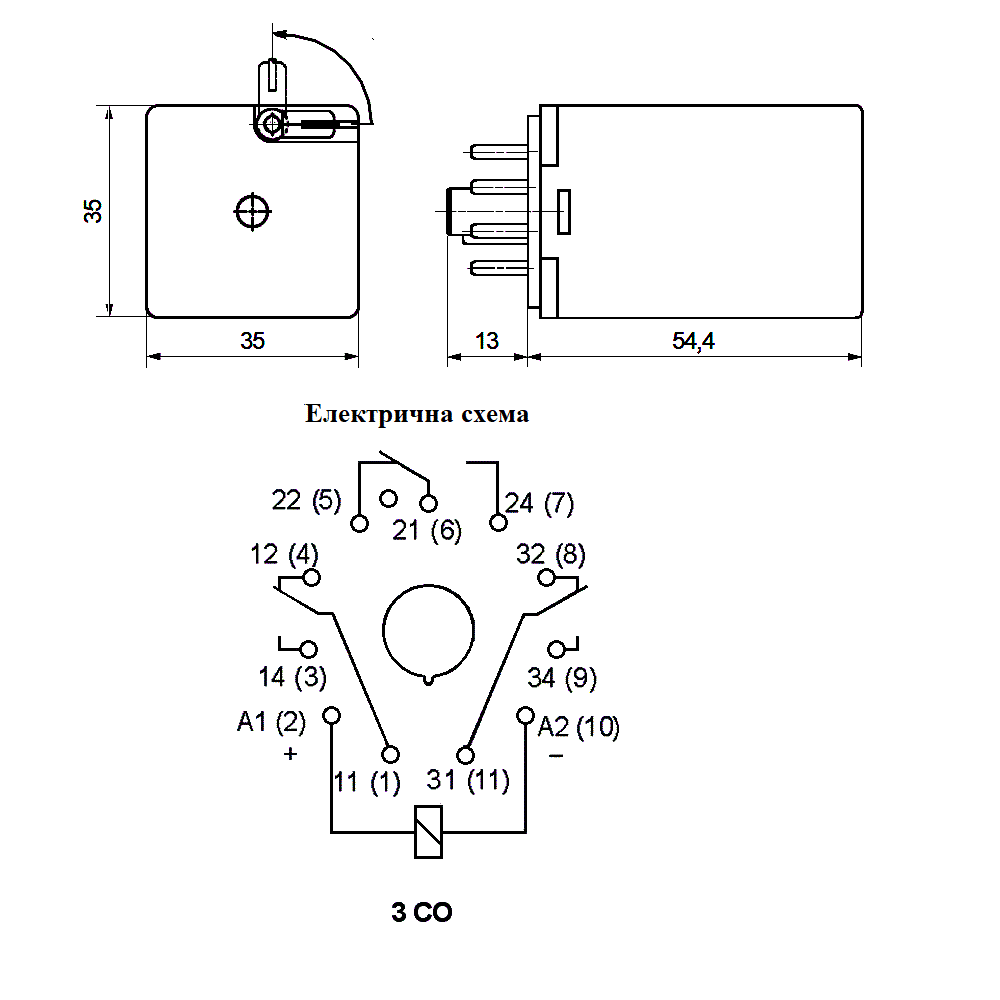

Розміри (Д x Ш x В ) :35 x 35 x 54,4 мм
Маса брутто:84.31 g
Температура навколишнього середовища
зберігання (без конденсації та/або обмерзання):-40...+85 oC
експлуатація:Змінний струм: -40...+55 oC DC: -40...+70 oC
Категорія захисту чохла :IP 20 (з роз'ємом PZ8, PZ11) EN 60529
Охорона навколишнього середовища:RTI EN 61810-7
Ударостійкість:10 г
Стійкість до вібрації:5 г 10...150 Гц
Температура паяльної ванни:270 oC
Час пайки:5 с

Виробник:RELPOL
