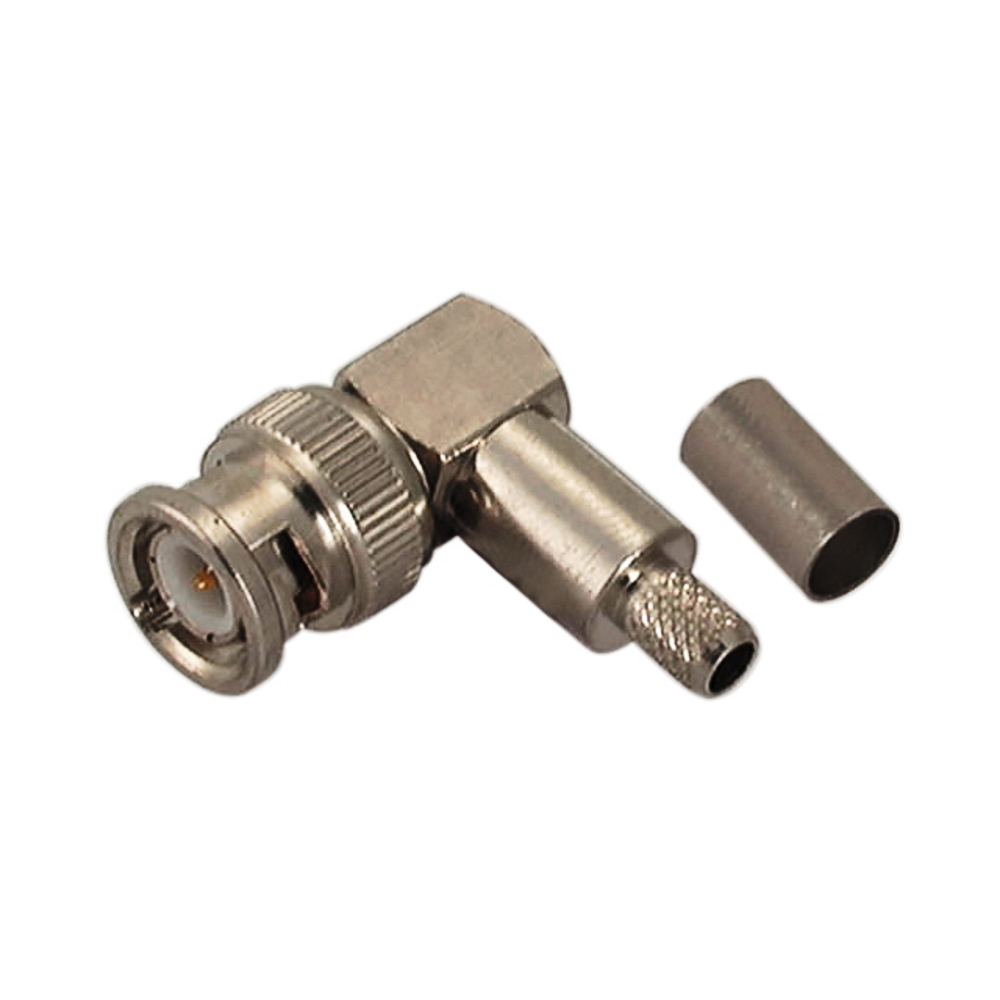

Роз'єм BNC —радіочастотний роз'єм для швидкого підключення/відключення. Має двоштифтовий багнетний механізм блокування. Найпоширеніший імпеданс роз'єму BNC становить 50 Ом та 75 Ом. BNC використовується на низьких частотах, зазвичай нижче 4 ГГц та нижче 500 вольт.

Технічні характеристики

Виконання: вилка

Тип роз'єму: BNC

Імпеданс: 50 Ом

Орієнтація: кутовий

Тип кріплення: кріплення на кабелі

Закінчення: пайка

Діапазон частот: 0-4/0-1 ГГц

Номінальна напруга: 500 В змінного струму

Контактний опір: 3,0 мОм Макс.

Опір ізоляції: 5000 МОм Мін. при 500В постійного струму

 Витримує напругу: 1500 В змінного струму протягом 1 хвилини

Матеріали

Корпус: латунь, нікельована

Ізолятор: teflon

Контакт: латунь, позолочена

Країна виробник: Тайвань
