Двосекційні роз'єми для друкованих плат можуть усунути проблеми деформації плати, різної товщини плати.

Висока щільність

Висока надійність

Двопроменеві поляризовані роз'єми типу "метал-метал" для всіх серій запобігають неправильному з'єднанню.

Ці роз'єми універсально використовуються в телекомунікаціях, приладах, комп'ютерах, системах керування тощо.

• Загальні характеристики:

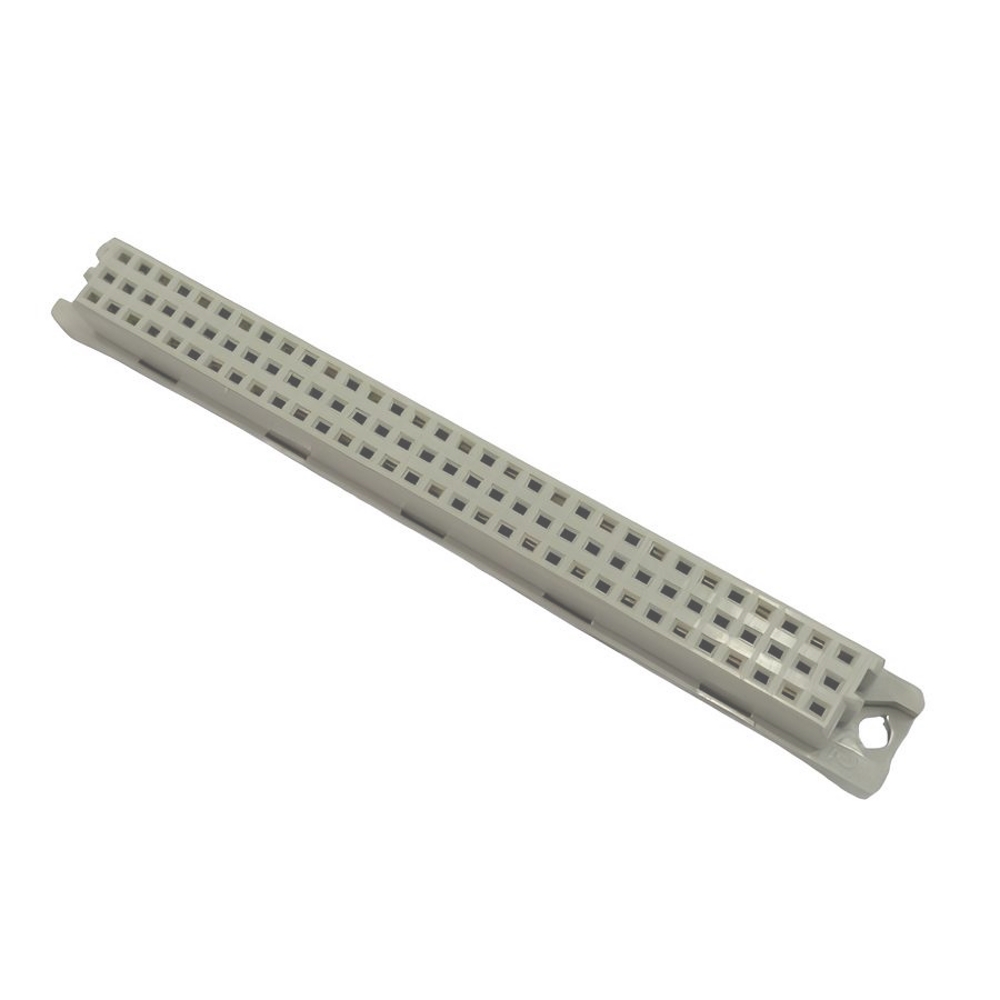

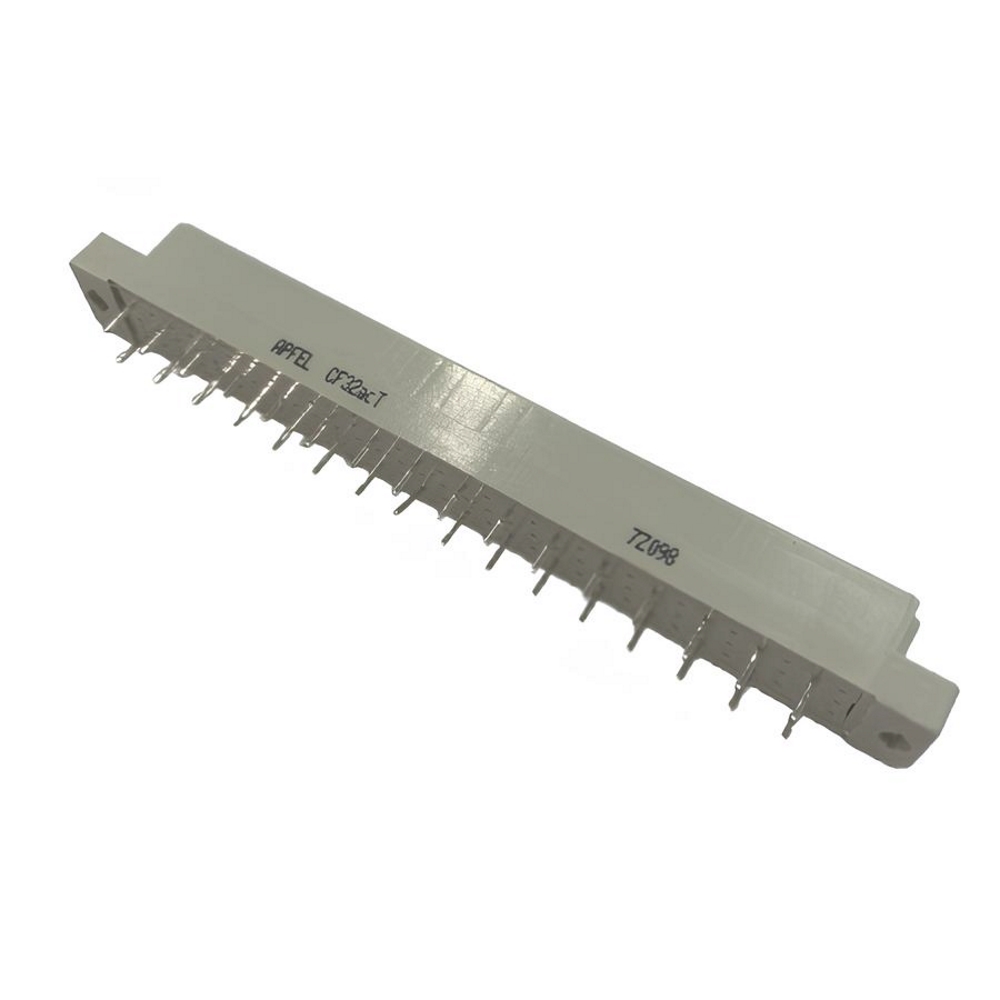

Виконання:  Роз'єм DIN 41612

Кількість контактів: 16, 24, 32, 48, 64, 96

Відстань між контактами: 2,54 мм (0,1 дюйма), 5,08 мм (0,2 дюйма при напівзавантаженні)

• Матеріал

Ізолятор: Поліестер, наповнений скловолокном (PBT, UL 94V-0)

Контакти: Мідний сплав (розетка), латунь (вилка)

Покриття контактів: золото поверх нікелю

Площа виведення: Олов'яне або позолочене для довгих контактів

• Механічні характеристики

Зусилля вставки: 96 контактів макс. 90 Н

64 контакти макс. 60 Н

48 контактів макс. 45 Н

32 контакти макс. 30 Н

16 контактів макс. 15 Н

Зусилля витягування на контакт: мін. 0,15 Н

• Електричні характеристики

Номінальний струм: 20°C 2A, 70°C 1A, 100°C 0,5A

Опір контактів: ≤20 мОм

Ємність між сусідніми контактами: приблизно 2 пФ

Опір ізоляції: ≥1012 Ом (між сусідніми контактами при 100 В постійного струму)

Випробувальна напруга: 1000 В середньоквадратичне значення між контактами (відстань 2,54 мм)

1550 В середньоквадратичне значення між контактами (відстань 5,08 мм)

1550 В середньоквадратичне значення між контактами та корпусом

Робоча напруга: 250 В змінного струму
